一篇純技術圖文，中仁環保小編轉化成文章內容分享給大家，如有技術問題請大家多多指正。

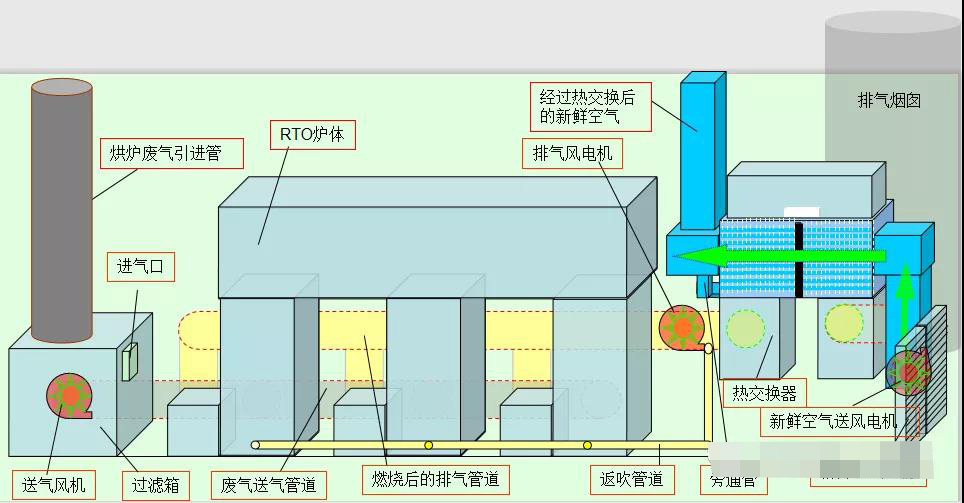

送氣風機的速度頻率是由過濾箱內部的壓力傳感器控制
排氣風機的速度頻率是由RTO爐內的壓力傳感器控制
新鮮空氣送風電機是按照三樓爐區實際用途進行操作
旁通管是為特別的的情況下不使用熱交換器時用的通道

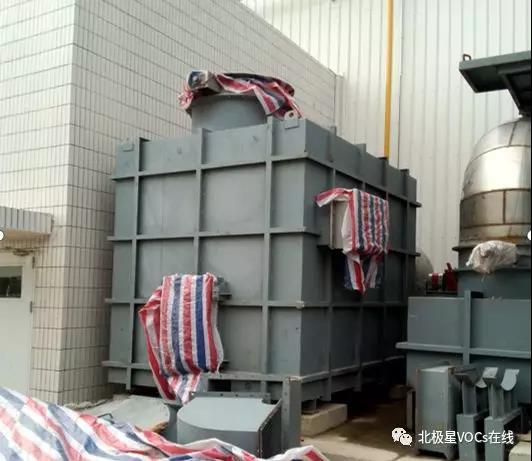

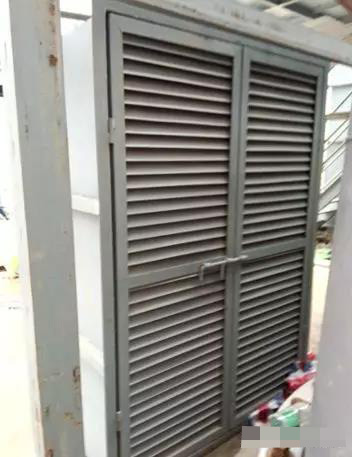

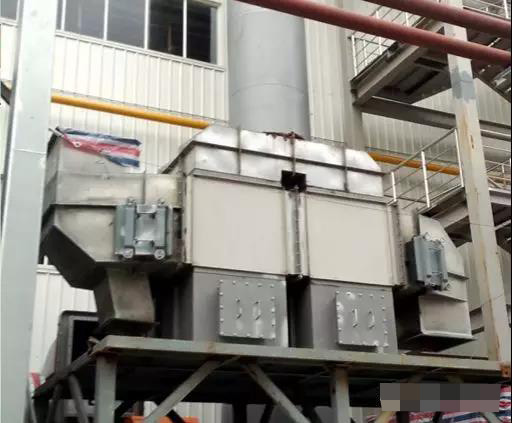

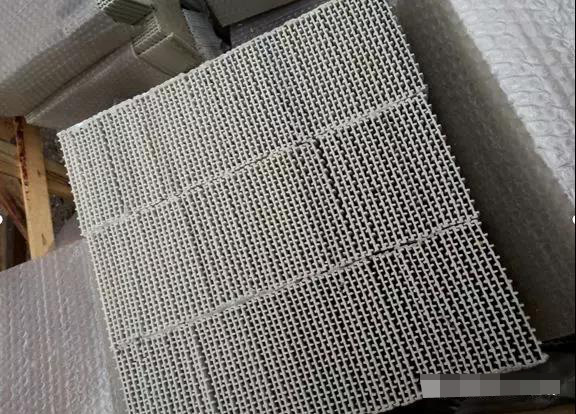

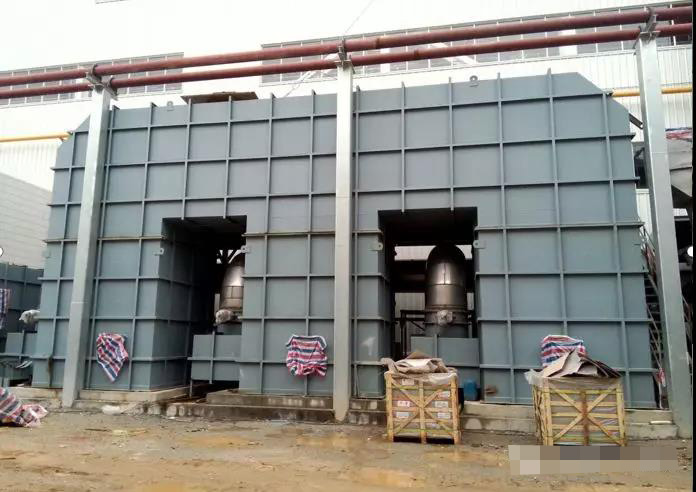

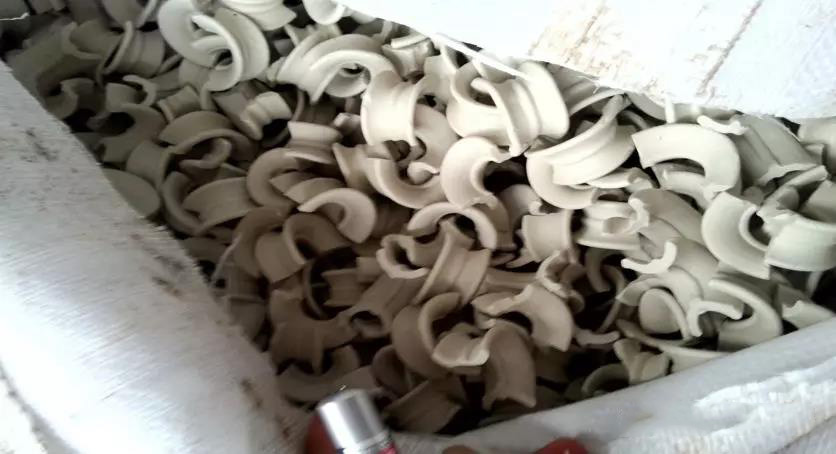

序號1對應的實物圖

序號2所對應實物圖

序號3所對應實物圖

序號4所對應實物圖

序號5所對應實物圖

序號6所對應實物圖

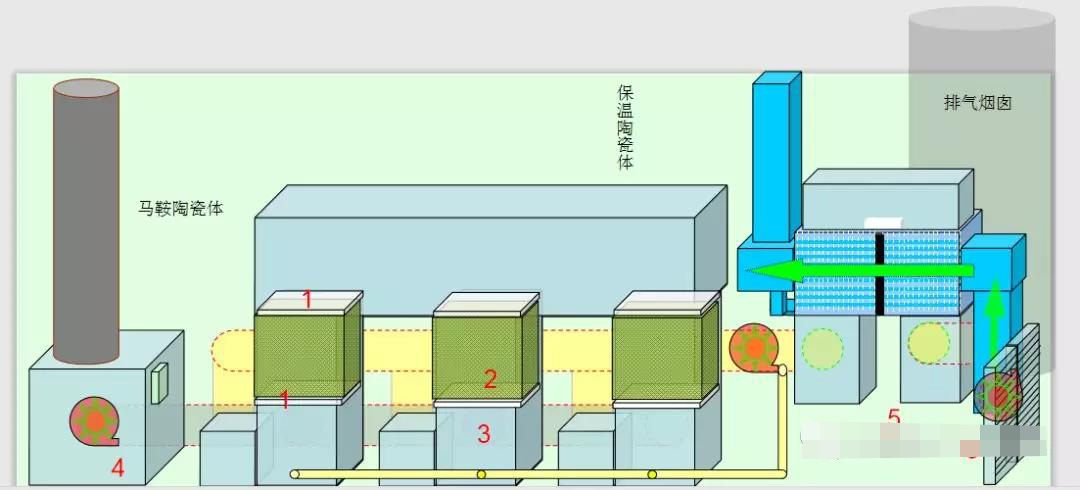

工藝示意圖

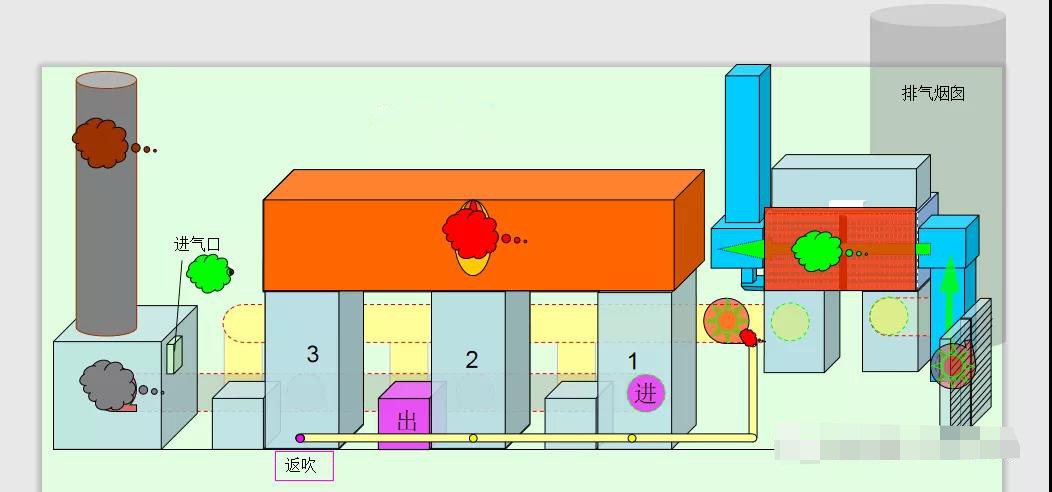

首先，啟動的時候三樓爐區還沒有廢氣排出的情況下，是從進氣口進氣點火，等到RTO爐達到一定溫度時，廢氣閥門打開，廢氣經過濾箱去掉粉塵一類的雜質后再由送氣風機將廢氣由下面（灰色）管道送到爐體內。設：第一次工作是一塔和二塔，這時候一塔的進氣閥和二塔的排氣閥（三塔的反吹閥）同時打開。每組塔的工作時間為3分鐘。也就是說三分鐘后換二塔三塔工作時就是 二進三出一返吹，再三分鐘后就是三進一出二返吹不斷地這樣循環。廢氣加熱后經（黃色風管）由送氣風機送到熱交換器然后經煙囪排走。
返吹的目的是讓沒用上的塔塔內廢氣得到充分燃燒。
